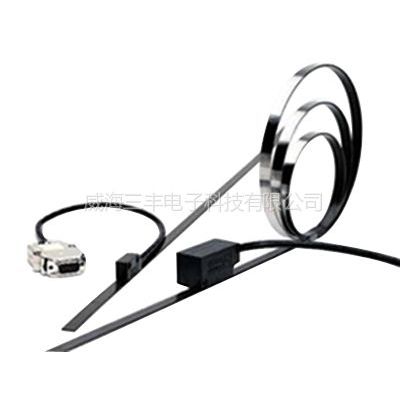

GIVI

参考信号 每5mm（C）
外部（E）
磁间距 5+5mm
分辨率 5-10-25-50-100µm
精度2 ±40µm
重现性 ±1 increment
线缆 8芯
输出形式 LINE-DRIVER
PUSH-PULL
线缆（标准长度2米） 读头--磁栅尺带距离 见图
最小卷绕半径60mm 8芯Ø5.3mm 供电电压 5～28VDC±5%
连接线 LINE-DRIVER PUSH-PULL 消耗电流（无负载） 60mAMAX
绿 A A 消耗电流（带负载） 140mAMAX（5V，RL=120Ω）
115mAMAX（12V，RL =1.2kΩ）
90mAMAX（28V，RL =1.2kΩ）
白 B B
棕 Z Z
红 V+ V+
蓝 V- V- 相位偏移 90°±5°
屏蔽 速度 6m/s（MTS H 5）
12m/s（MTS H 10）
橙

天蓝
抗振动 100m/s2[10Hz～2000Hz]
黄
抗冲击 1000m/s2（11ms）

通常读数头提供2m线缆。
可以根据需要提供长线缆，线长如下：
LMAX=10m（读头线缆）
LMAX=100m（2m读头线缆+延长线缆1） 防护等级 IP 67 DIN 40050/IEC 529
工作温度 0°～50℃
储存温度 -20°～80℃
湿度 100％不凝结
读数头重量 40g
电气保护 电源极性倒置保护
输出短路电流保护

1 延长线缆中电源导线为0.5mm2
2 所示精度指MTS读数头与MP 500磁栅尺带距离为d=0.6mm,在公差范围内越近越好。

磁栅尺安装建议
1. 用酒精去除表面油渍,***用干布擦拭。
2. 安装磁栅尺尺带。
3. 安装保护钢带。
4. 为***良好的粘接应保持48小时。
请不要进行以下操作
1. 任何机械再加工（裁切，钻孔，表面铣磨等）。
2. 任何对读数头的改造。
3. 任何违规操作。
4. 撞击和外部压力。
5. 磁力部分暴露在外。
