ELGO

磁栅尺数显表：
一：低功耗LCD显示；
二：磁传感器与磁尺之间的安装间隙可达2MM
三：电池供电；
四：准值显示，面板操作，公英制直接转换，增量和值测量模式可转换，随机复零；
五：显示精度可达0.01MM和0.1度

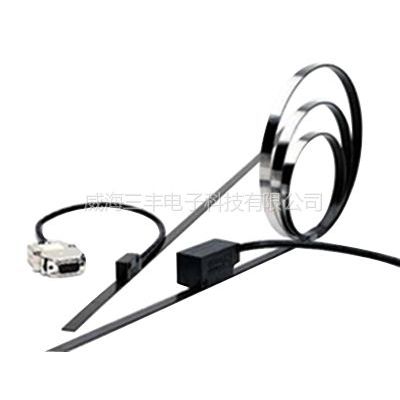

磁栅尺，可非常稳定的与各PLC数控系统等连接使用，可做圆周测量、角度测量、距离测量，配有专用数显表，可直观显示各需要参数

金属测头，更好的屏蔽性能，更强的的抗震效果，不用担心油污、灰尘、容液对其造成的影响，自适应电压，不用担心容因电压问题导致的烧毁损坏。
 产品特点

传感器/磁尺 安装距离 至 2.0 mm
差动 10... 30 V-HTL 或 5 V-TTL Line Driver 输出端
四倍分频下分辨率可变  (订购时需说明)
重复精度 +/- 1 增量
小读头，带内置读值电子元件
方波信号速度比输出
高分辨率下，距磁尺距离大
特殊解决方案可实现一次性标志脉冲 (LMIX22-007)
技术参数

测量原理
 增量

信号输出
 速度比

四倍分频下分辨率
 根据订购说明 (无特殊说明时 0.01 mm)

重复精度
 +/- 1 增量

20 °C 下系统精度 μm
 +/- (25 + 20 x L) (L= 测量长度，米)

至磁尺距离
 2.0 mm

电压 VDC
 5 VDC 或 10… 30 VDC

误差 / 工作电压
 5 VDC:+/- 2,5%, 驻波系数 <50mV
10 30 VDC: +/-10%, 驻波系数 <5%

电流消耗
 5 VDC:  200 mA
10.. 30 VDC:  150mA

读值电子元件
 内置

输出电平
 5 V-TTL Line Driver 或 10.. 30 V_HTL

输出轨道
 A, A‘,B, B‘, Z, Z‘

输出端特性
 推挽, 防持续短路

10 μm 分辨率下，各频道输出频率
 TTL: 4.0 m/s 时 100 KHz
HTL: 4.0 m/s 时 100 KHz, 读值时

输出电流 / 波段
 20 mA

运行速度
 4.0 m/s (10 μm 分辨率下)

参考零点
(可选项: LMIX22-007)
 Z 和 Z‘ 信号的输出
磁角位置

参考信号
 周期性，每 5 mm

重复精度
零脉冲
 +/- 1 增量

电缆长度
 5V/5V-TTL = 10m
10-30V/10-30V = 30m
10-30V/5V-TTL = 50m

信号电缆最小曲率半径
 60 mm

运行温度
 -10 ... +70 °C (-25 ... +85 °C 应要求)

存放温度
 -25 ... + 85 °C

空气湿度
 95 %, 未冷凝

传感器 机械数据
 1.4 mm +/- 0.1 mm (磁尺结构 R-D)

传感器外壳
 压铸锌合金

防护等级
 IP67

传感器尺寸  长 x 宽 x 高
 30 mm x 12.5 mm x 25 mm

安装朝向
 水平

机械导轨
 无
