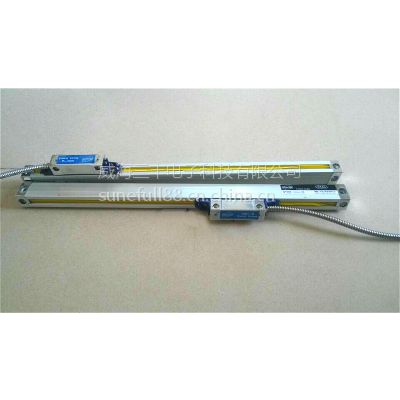

一、PLC专用光栅尺，24V光栅尺

光栅尺电压24V，与PLC连接，实现测量位移与控制设备。A，B, Z, 三相输出，与PLC计数端口（计数模块）连接。输出的信号为TTL方波信号，或者是通过三极管放大输出24V NPN的方波信号。适用于油缸设备，一些测量直线位移的设备。

二、其他位移传感器介绍

1、精度0.01MM拉线式编码器（拉绳编码器）

输出信号为脉冲信号，可选输出形式有长线驱动，推拉输出，集电极开路输出，电压输出。拉绳编码器的精度换算公式为周长除以脉冲数。编码器可连接数显表，PLC，触摸屏等设备。

拉绳编码器根据用户选择的测量长度，周长也有所不同，分别有80MM,100MM,150MM,200MM等。

2、石材专用磁栅尺，木工机械磁栅尺

磁栅尺为非接触型测量尺，作为一种开放式的，坚固耐用的磁性测量系统，对灰尘，铁削，和湿度都不敏感。分辨率可达到0.001MM，长度可达到50米。有固定和循环的参考信号，可直接连接数显表以及PLC等控制单元。

三、光栅尺安装位置

1、光栅尺的长度应大于机床的行程以免被撞断。

2、安装时尺身与导轨的平行度应小于0.1mm，且安装面要保持水平以减小误差。

3、读数头两侧与光栅尺尺身应***平行且对称。

简单说一般固定在数控机床的导轨旁边或床身上，光栅尺定尺上面安装了两个密封塑料条，以防止读数头滑动时脏污物进人。

可适用于普通机床的数显装置和数控机床的闭环测量系统，适用于工厂工作环境恶劣的情况下，耐灰尘、耐磨损、耐冲击、抗振动、抗磁场干扰，使用寿命极长，从而大大提高了机床的加工精度和使用寿命，赢得了客户的广泛赞誉。

光栅线位移测量传感器是数控系统构成全闭环节的重要元件之一，其安装方式的选择必须注意切屑，切削液及油液的溅落方向。

四、光栅尺线序

现在市场上的光栅尺一般为九芯方型插座，其接线定义为每个厂家自己来定的，GBC-Q光栅尺接线方式分两种，一种是1234接线定义，另一种是2678接线，具体选哪一种还要以接什么型号的数显表来定。

关于信号，现在市场上的光栅尺绝大部分都是5V方波脉冲信号的，只不过信号输出方式可能根据数显表的要求略有不同，大部分只需要接4根线就行了 +5V 0V 信号A 信号B 也有可能是长线驱动输出的那就得接6根线+5V 0V 信号A 信号B 信号A- 信号B

有客户会问如果在使用工程中线断了应该怎么接，很简单什么颜色接什么颜色就行。

外形尺寸：

传感器准确度：单位：mm   精度分3个级别

≤200                ±0.001 ±0.002 ±0.003

＞200-500            ±0.002 ±0.004 ±0.008

＞500-1000           ±0.004 ±0.008 ±0.015

＞1000-1500          ±0.012 ±0.025 ±0.050

＞1500-2000          ±0.025 ±0.050 ±0.080

＞2000-3500          ±0.050 ±0.080 ±0.120

重复性：

传感器与数显表连接后，在有效量程内任意一点上的重复性应符合表中的规定。单位：mm

分辨率  0.01      0.005    0.002     0.001

重复性 ≤0.01  ≤ 0.005  ≤ 0.002  ≤ 0.001

光栅尺应用领域

光栅尺，属光电传感器，多运用在精密机加工和数控机床上，用来精密测量物体的位移，作用是对刀具和工件的坐标起一个检测的作用,在数控机床中常用来观察其是否走刀有误差,以起到一个补偿刀具的运动的误差的补偿作用.
