一、简介

球栅数显系统主要应用于直线移动导轨机构，是一代长度测量传感器。可能性实现移动量的***显示，应用于各种机床加工测量。由于它具有抗污染能力强，即使在油、水中也能正常工作。无需要拼接便可直接实现最长8米整体尺，拼接可达30米有效测量长度，可以从0.5-30米任意选用、可在0℃至50℃环境下正常工作等特点。因此特别受到大中型、重型机械行业及需要进行超常测量和检测企业的欢迎。但由于国外生产的球栅数显尺经过层层环节，成本大，销售价格高，***限制了国内各机床厂的使用和该项技术的发展。

高性能的抗干扰能力，可靠耐用，减少维修，无需拼接便可直接实现最长为8米的整体尺。拼接可达30米，球栅尺有效长度从0.5米—30米任意选用。

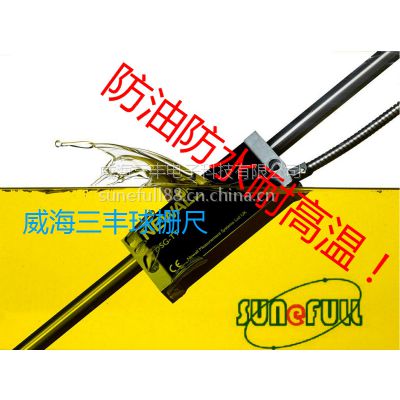

　　读数头：全密封结构，不怕冷却液、油、铁屑、灰尘等。即使在油、水中也能正常工作，能抵受强烈的振动和磁场，数显表为单、双座标超薄型，外形美观、大方、实用。
　　直接的公制/英制显示变换。
　　半径/直径变换功能方便于机床使用，可任选正方向，可任意予置和清零。
　　技术指标：分辨率0.005mm

二、精度：
1.0-1.5m±0.020mm       3.0-4.0m±0.045mm
1.5-2.0m±0.025mm       4.0-5.0m±0.055mm
2.0-3.0m±0.035mm       5.0-6.0m±0.065mm

三、防护等级
sunefull球栅尺防护等级皆达到IP67。全密封设计，灰尘、铁屑、冷却液等机械加工现场常见污染物皆不会对sunefull球栅尺产生任何影响。

四、准确度、重复定位精度及分辨率
sunefull球栅尺的准确度依据英国***，经激光干涉仪检验。检验流程遵循BS5781/***10012-1标准。国家物理实验室 (NPL) 对主标准通过了校验认证, 认证号 08A014/9501。

五、sunefull球栅尺及读数头的检测皆是在摄氏21°的环境下进行的。

 六、三丰球栅尺优势

冲击与震动

o   抗冲击 (11ms IEC 69-2-6):
球栅尺传感器= 1000m/s2 (100g)

o   耐震动 (55 - 2000Hz IEC 68-2-27):
球栅尺传感器 = 300m/s2 (30g)

运行速度
sunefull球栅尺的运行速度可达2米/秒。

可靠性
sunefull球栅尺/微栅尺传感器无需日常清洁与维护，无机械磨损。与光栅尺不同的是，球栅尺不会有LED失效的故障，也不会有轴承磨损等类似问题。

易于安装
sunefull球栅尺无安装基面要求，即便长达11米的球栅尺，对安装基面亦无特殊要求。508mm以下球栅尺，甚至还可以采取单端安装的方式。

热膨胀
热膨胀效应是影响加工准确度的一个重要因素。sunefull球栅尺的热膨胀系数为12ppm，与钢/铁的热膨胀系数一致。

对比光栅尺，以1m的行程为例，10°C的温差可以引起40微米的误差。而由于sunefull球栅尺与机床和工件的热膨胀系数相同，加工时，则同时膨胀/收缩，可程度消弭由热膨胀而引起的误差。
