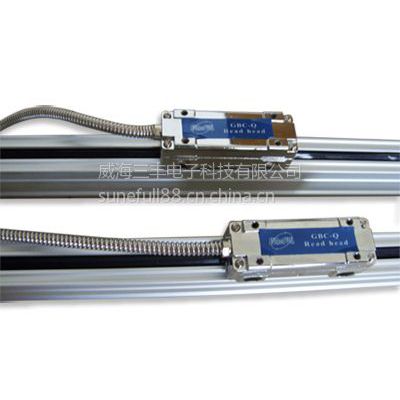

光栅尺是精密的光栅测量系统,适用于大量程的精密测量. 尤其适用于

测量, 医疗设备,精密现代化加工设备. 数控加工中心，机床，磨床，铣床，自动卸货机，金属板

压制和焊接机，机器人和自动化科技，生产过程测量机器，线性产品, 直线马达, 直线导轨定位等

。
光栅尺将直线的位移变化转换为脉冲信号. 脉冲信号的数量对应移动的距离，脉冲频率则反应了运

动速度。LE 本体部分由5只精密轴承，玻璃光栅，LED光照系统，铝合金外壳组成。
LE输出信号为矩形方波。A，B相 相差90°的两路波形，能够指示出移动距离以及方向。零位信号

间距50mm 。
产品特点
该光栅尺具有单层及双层防护密封条：采用特殊的耐油、耐蚀、高弹性及***塑胶，防水、防尘

性能优异，使用寿命长。防护等级达到IP53。
具有进可靠的光学测量系统：滑动部件采用已被验证为***耐用的高精度五轴承系统设计，

***光学机械系统的稳定性，具有优异的重复定位性和高等级的测量精度。
光栅尺：采用***的光栅制作技术，可制作各种规格的高精度光栅玻璃尺，最长可做到3000mm（不

接长）。


技术参数
栅距：0.02mm(50线对/mm)、0.04mm(25线对/mm)
精度：土0.008mm、土0.01mm、土0.015mm、(20℃ 1000mm)
参考标记：间隔50mm、间隔200mm、或全量程任意位置设一个位置参考点(ABS)
量程：30米内任意选择
工作温度：0-45℃
存储温度：-40℃-55℃
影响速度：25m/min、60m/min
输出信号：（1）TTL方波
（2）HTL方波（12V、15V、24V）
（3）RS422信号
（4）正弦电压信号1Vp_p

产品用途

拉杆连接，安装极为方便，读数头用精密轴承沿标尺定向，自由移动时通过拉杆连接，能准确计量

。可实现远端推拉读数头准确计量，适用于读数头无法直接固定的场合。
TTL、EIA-422信号集电极开路输出，方便与可编程控制器接口。
（注：不配套拉杆，只配套传感器和连接块）
光栅尺传感器：分为敞开式和封闭式两类。其中敞开式为高精度型，输出波形为正弦波，主要用于

精密仪器的数字化改造，分辨率可达0.1um。
封闭式光栅尺则主要用于普通机床、车床铣床镗床磨床龙门铣落地镗数显改造，仪器的数字化改造

，输出波形为方波，光栅尺按外形分类可分为小型尺、标准尺、大型尺三类，其中大型尺最长可做

到3000mm，分辨率有0.5μ、1μ、2μ、5μ、10μ。此外根据用户需求，可提供各种安装附件以方

便系统安装。长度可按照用户需求定做
